Фонарь на светодиодах своими руками

Сегодня мы научимся как сделать держатель светодиодов для установки их в фонарь или в любой осветитель (фары для автомобиля, лампочки для мебели, карманный фонарик и т.п.)

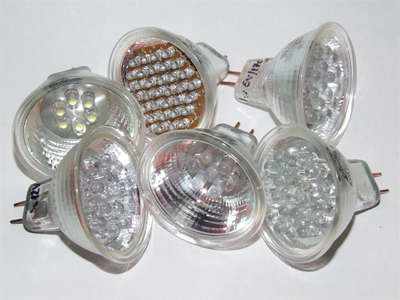

На фото ниже приведены примеры изготовленных держателей для светодиодов. По этой технологии можно изготовить держатель любой формы для светодиодов различного размера и с любым количеством светодиодов.

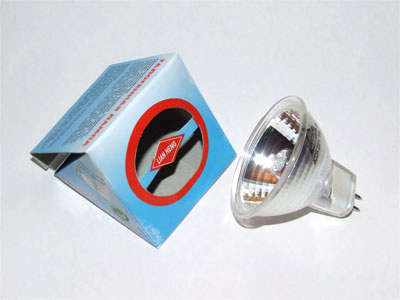

Для примера давайте переделаем гаголегоновую лампочку.

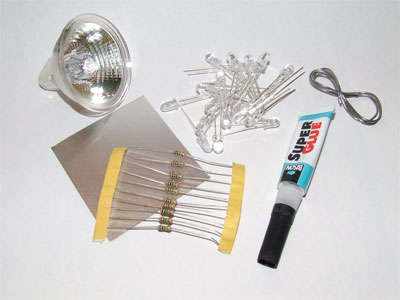

Что нам потребуется для работы над держателем для светодиодов

1. Светоотражатель.

2. Светодиоды

Светодиодов можно устанавливать - столько, сколько захотите.

Где взять светодиоды ?

Например в городе где я живу, светодиоды в большом ассортименте продаются на радиорынке. Они все собраны на стенде и можно оценить яркость их свечения.

Когда будете приобретать светодиоды обязательно поинтересуйтесь куда подключать " + " и " -" , узнайте их напряжение и потребляемый ток. (это нам понадобится для дальнейших расчетов, об этом чуть позже)

3. Суперклей

4. Резисторы (поговорим чуть позже)

5. Припой и паяльник

6. Алюминиевую пластину (для изготовления пластины держателя, можно испльзовать любой прочный матерьял)

6. Терпение и свободное время

Приступим.

Для начала нам потребуется составить схему подключения светодиодов и подобрать номиналы сопротивлений (резисторов).

Для этого очень удобно пользоваться он лайн сервисом http://led.linear1.org/led.wiz

Он на английском языке поэтому ниже я перевожу названия полей которые надо заполнить

Напряжение источника питания ( Source voltage)

Напряжение питания светодиода (diode forward voltage)

Ток потребляемый светодиодом (diode forward current (mA))

Количество устанавливаемых светодиодов (number of LEDs in your array)

Ставим галочку на переключателе ( wiring diagram)

Ставим галочку (help with resistor color codes)

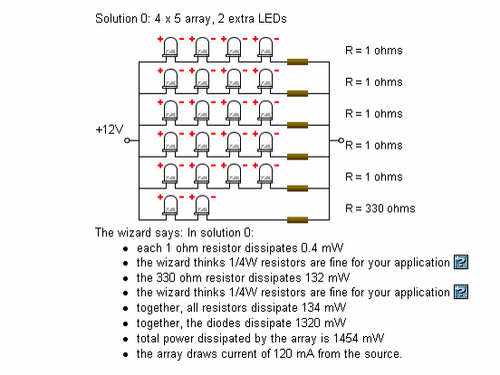

Нажимаем на кнопку и получаем схему с готовыми номиналами резисторов

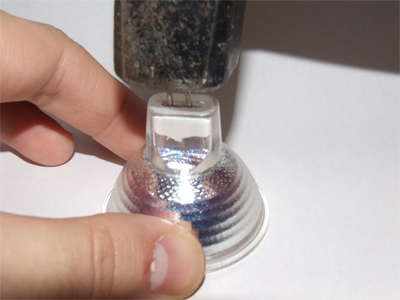

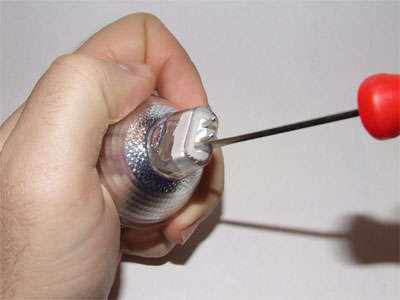

Идем дальше. Извлекаем из нашего светоотражателя старую лампу.

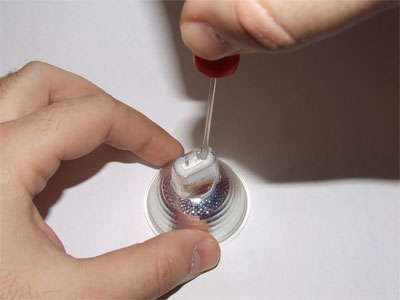

Возьмите маленькую отвертку и очень акуратно расковыряете белую смолу которой фиксируется лампочка.

Будьте предельно аккуратными, все детали очень хрупкие.

Дальше прийдется набраться терпения и изготовить пластину для крепления светодиодов. Удобно использовать алюминиевую пластину, так матерьял мягкий и с ним легко работать

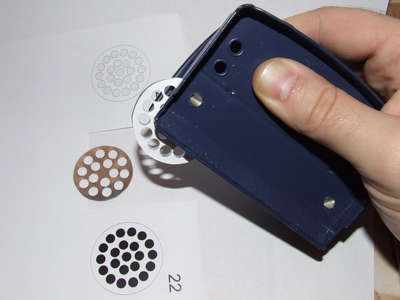

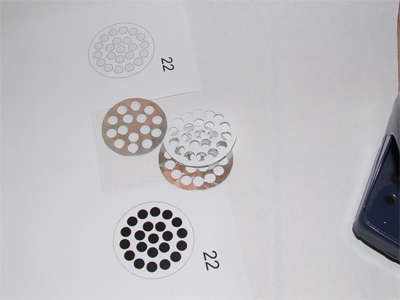

Для изготовления пластины с отверстиями, удобно подготовить сначала макет на бумаге, с использованием графических программ на компьютере. Дальше распечатайте проект на бумагу и приклейте его на пластину из которой будет изготовляться держатель. Дальше просверлите отверстия в намеченных местах.

Устанавливаем светодиоды

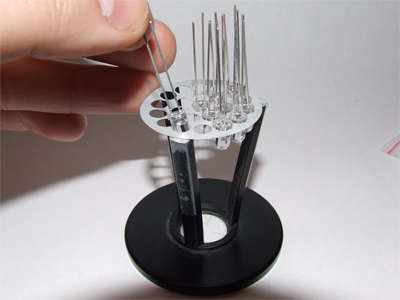

Установите пластину на удобную подставку и начинайте размещать светодиды в просверленные отверствия, необходимо следить за размещением контактов светодиодов для правильной сборки электрической схемы.

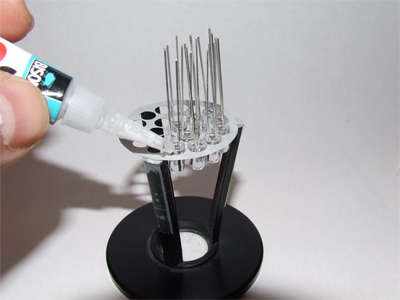

Лучьше сразу фиксировать светодиоды суперклеем.

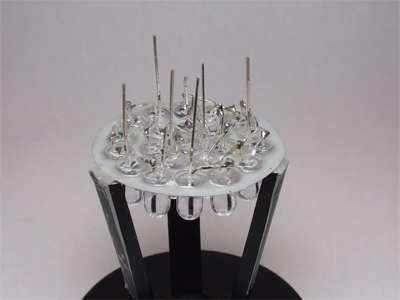

После установки всех светодиодов можно еще добавить клея, чтобы конструкция стала понадежнее.

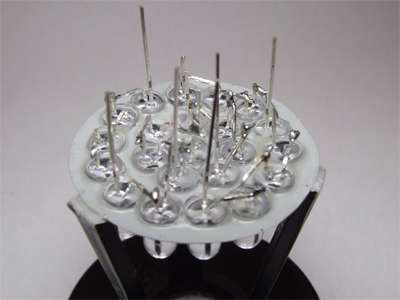

Приступаем к сборке электрической схемы.

Желательно сильно не перегревать светодиоды. Если какой нибудьсветодиод выйдет из строя его будет трудно заменить, прийдется отрывать от клея.

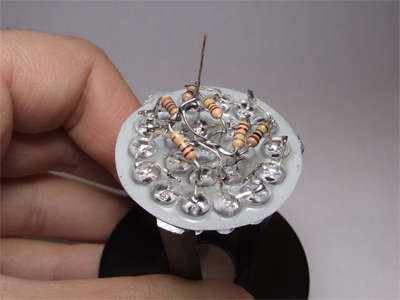

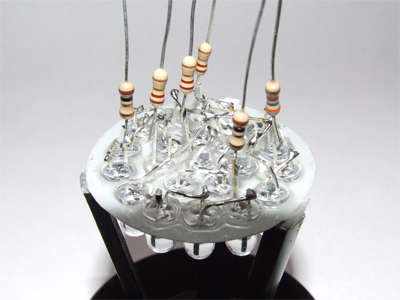

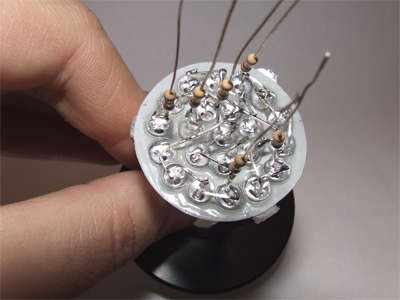

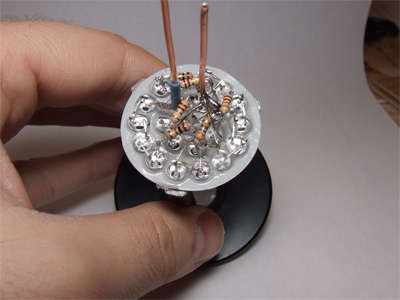

Когда все готово, припаиваем резисторы

Будьте внимательны что бы не закоротить какие либо контакты.

Припаиваем выводы нашей лампы

Чтобы в дальнейшем не перепутать выводы (+ и -) сделайте вывод " - " более коротким.

Подключаем питание для проверки работоспособности нашей конструкции.

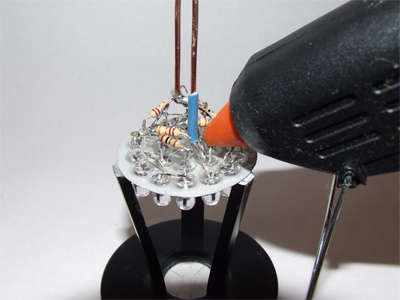

Заливаем расплавленой пластмассой все контакты, чтобы исключить их соприкосновения.

Можно залить обычным парафином. (расплавьте обыкновенную свечу, наберите расплавленный парафин одноразовым шприцем и залейте контакты).

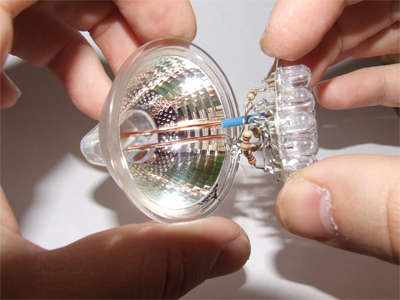

Приступаем к сборке светодиодной лампы

Фиксируем контакты в светоотражателе.

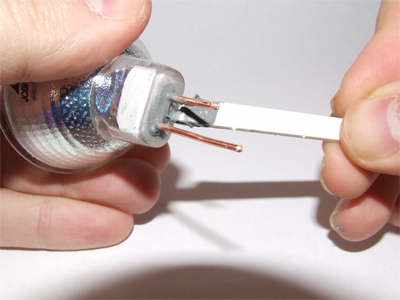

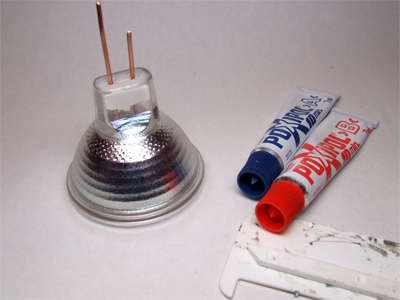

Заливаем контакты расплавленной пластмассой.

Также можно использовать множество других матерьялов. (эпоксидная смола и др.). В крайнем случае можно залепить жувачкой.

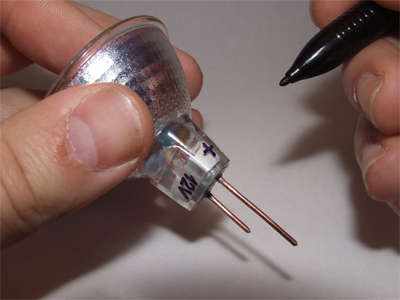

Берем маркер и маркируем нашу лампу. Это необходимо сделать обязательно. Не надейтесь на память.

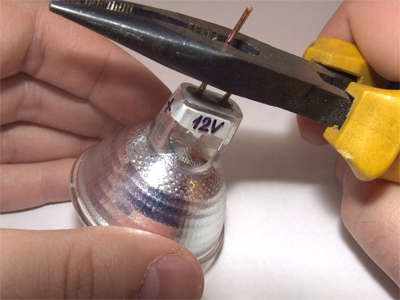

Обрезаем излишки выводов

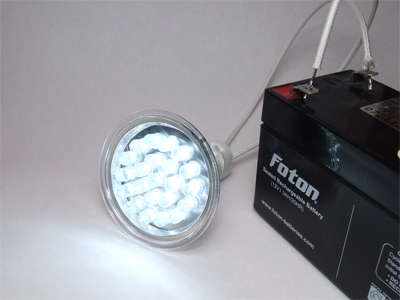

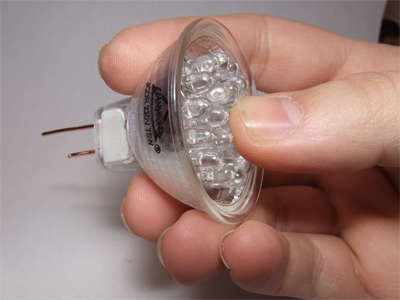

Поключаем питание и радуемся.
