Микрофон с узкой диаграммой направленности может найти применение при записи и усилений речи в условиях больших помех, a также дня записи звуке удаленных источников, например пения птиц. Направленность микрофона существенно повышает отношение сигнал/шум на входе усилителя НЧ.
Схематически устройство такого микрофона показано на рис.1. Основная его деталь - электромагнитный капсюль (3), размещенный в цилиндрическом футляре (1). Капсюль с обеих сторон залит эпоксидной смолой. Сторона капсюли, обращенная к открытому отверстию футляра, имеет "чувствительное окно" небольших размеров, обеспечивающее звуковым колебаниям доступ к мембране. С помощью трех растяжек капсюль подвешен на проволочном кольце (4), которое расположено в тыльной стороне футляра. Для уменьшения отражения от стенок внутренность футляра покрыта слоем фетра или войлока (2) толщиной около 12 мм.
Микрофон включают на вход предварительного усилителя, одна из возможных схем которого приведена на рис. 2. Снижение собственных шумов первого каскада достигается выбором малошумящего транзистора T1 и использованием его при малом токе коллектора. Второй каскад, собранный на транзисторе Т2 по схеме с общим коллектором, позволяет согласовать выход устройства с усилителем мощности. "Practical wireless", 1969, N 7.

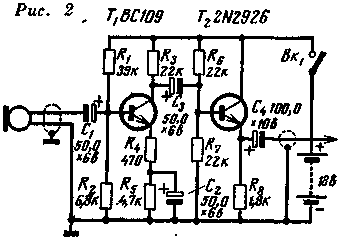

Рис.2. Схема предварительного усилителя.
Примечание редакции. В качестве микрофонного капсюля можно использовать капсюль ДЭМШ. Для первого каскада можно взять транзистор МП111А, для второго - МП38А.
