Будем моддить блока питания



Статья присланная на конкурс.

Я NeOn, начинающий моддер. Теперь вы будете читать статьи от меня! Думаю, вам понравится. Будем моддить БП. Это уже вроде как обычай, что-то сделать с этой коробочкой! Предлагаю свой вариант, итак начнём:

Нам потребуется:
1 дрель и свёрла 2;3 мм
2 надфили, напильники
3 паяльник, припой
4 шлиф бумага 1000
5 клей
6 баллончик автоэмали (чёрный)
7 кусок плекса, около 40х20
8 листовой алюминий 10х15х0,2
9 сверхяркие светодиоды 2шт. (зелёные), 12V
10 «красивые» болтики 10шт.
11 металлическая сетка 10х10
12 ну и сам БП конечно… (а то будет неудобно моддить)

Приступим…………………………
Разбираем БП, а то ничего не получится. Снимаем крышку, это первый подопытный. Рисуем на верху знак радиации, предварительно нарисовав его (в photoshop’e) и распечатав, а на боковой стенке прямоугольное окошко. Теперь дрелью начинаем сверлить по внутренней стороне рисунка. Вот так…





То же делаем и с боковиной, затем надфилем начинаем соединять все отверстия. Получится примерно так:











Теперь напильником стачиваем все изъяны и зазубрины, добиваемся ровных линий:











Советую после пройтись мелким надфилем и наждачкой, для пущей красивости и качества. Затем обклеиваем внутреннюю сторону малярным скотчем, и в покраску. Красить лучше на улице где меньше шума. Четыре слоя хватит, слои делайте тонкими чтоб не было подтеков, и давайте хорошо просохнуть. Вот что получилось у меня: до и после покраски…











Теперь возьмемся за внутренности. Я подпаял первый диод прямо к плате (там место для второго кулера) 12V, второй вынес на кронштейне на другую сторону, «-» подпаял к пучку чёрных проводов, а «+» соответственно к жёлтому пучку (12V), там на плате есть места свободные на все провода, ну а если нет придется помучиться:















Пришла очередь корпуса. Выпаиваем штекеры питания. Их два, один можно сразу выкинуть в ящик стола, на его место мы поставим сетку. Спиливаем решетку для вентилятора (чтоб остался только круг), и решетку вентиляции (проделываем все с помощью того же надфиля): вот так это выглядит…











Теперь берём кулер, заклеиваем скотчем зазор между основанием и моторчиком, чтобы туда не попали стружки. Мы будем его пилить, точнее только корпус, по линии:







Ножовкой по металлу пилим, очень осторожно, чтобы не повредить лопасти:









Вот что должно получиться:







Примеряем его к корпусу, лопастям ничто не должно мешать: теперь он у нас выпирает наружу!!! J







Оклеиваем изнутри малярным скотчем, обезжириваем и красим…







Следующая ступень, отпиливаем кусок от листа алюминия, по размерам стороны, где вентилятор. Обклеиваем малярным скотчем, и размечаем где у нас, будут врезаться молексы. Проверьте, чтобы они ни во что не упирались. Сверлим отверстия и доводим надфилем:







Затем рисуем, что-то вроде рваного отверстия:







Так же сверлим отверстия по линии изнутри:







Доводим натфилем, и отгибаем плоскогубцами наружу (градусов на 30). Должно получиться, что-то вроде взрыва, который произошёл внутри коробки, и разорвал стенку! Хорошо обработайте края, мелким надфилем, а затем наждачкой. Теперь отпиливаем такой же кусок плекса (у меня был 4 мм) можно толще:







Размечаем его так, чтобы его не было видно в отверстие, и он не мешал молексам. Размечаем отверстия под крепления, накерниваем и сверлим. Скрепляем обе заготовки болтами и стачиваем натфилем по периметру края, чтобы они были единым целым. Затем разъединяем, алюминь обезжириваем растворителем, и красим под цвет корпуса… Мелкой наждачкой убираем с торца плекса царапины и полируем! Натираем войлок пастой гойи и начинаем долго и упорно тереть! Ну, теперь это выглядит круто, торец плекса стал прозрачным нам это и надо!!!







Мне друг подогнал такие молексы SATA, которые хороши тем, что не надо мучится с перепайкой штырьков. Этих проводов мне хватило:







Отрезаем SATA разъем, оставляем только «папу», просовываем их в нашу заготовку (всего пять) и заливаем термоклеем:











Собираем корпус и заготовку. С внутренней стороны клеим металлическую сетку термоклеем, и делаем отверстия под болты!











После того как приклеим, выдавливаем сетку пальцем наружу. Это покажет давление, которое было при взрыве. Начинаем электрическую часть… Для начала разбираемся в проводах. Отрезаем весь пучок короче, берём мультиметр и начинаем искать интересующие нас провода. Нам нужны: Жёлтый и оранжевый 8,7V Белый и синий 7V Чёрный и оранжевый 3,3V Эти разъемы теперь можно использовать для LEDов без допайки резисторов. Остальные просто выпаиваем, они нам не понадобятся, кроме зелёного, его оставьте! Начинаем пайку. Два верхних молекса подпаиваем как обычно (два черных на Ground, красный +5, жёлтый +12). Сделали? Тогда дальше, из следующих молексов вытаскиваем по два штырька, (какие хотите) и подпаиваем к тем местам, которые мы пометили так:

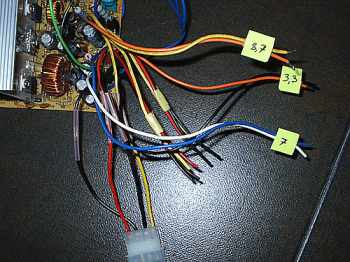

РАЗБЕРИТЕСЬ С МУЛЬТИМЕТРОМ, ГДЕ + и – А ТО БУДЕТ БОЛЬШОЙ БУУМ!!!! И ПОМЕТЬТЕ ЭТИ ПРОВОДА… НАПРИМЕР: один провод молекса к синему, а другой к белому. Поочерёдно выпаивайте провода и на их место впаивайте свои (по одному) а то запутаетесь. Выпаяли синий, припаяли от молекса, затем белый выпаяли и от молекса второй припаял (для особо одарённых :)). Вот, что мы имеем:







Теперь зелёный провод, который мы оставили, подпаиваем к пучку черных (ground). После этого, БП можно включать без материнки. НЕ ВКЛЮЧАТЬ БЕЗ НАГРУЗКИ!!! Нужно, что-то подсоединить к молексу, например, несколько кулеров, неоновую лампу… и т.д. Да, два синих провода на фото это от второго светодиода. Ставим вентилятор и крепим болтами, такими же что и планку к корпусу, чтоб соблюдать интерьер.







Теперь он кульно смотрится, и почти не потерял своих качеств!!!







Теперь измеряем на крышке окошки, прибавляем по сантиметру, и откладываем на плекс. Теперь вырезаем, и клеим с внутренней стороны. Осторожно следите, чтобы клей не просочился наружу. Советую нанести клей очень тонким слоем. Ставим под пресс, и даём высохнуть. В отверстие от второго штекера сети, изнутри прикручиваем металлическую сетку, такую же, что и спереди. Болтиками от разъёма и ставим шайбы и затягиваем гайками. И выдавливаем сетку наружу, как и в первом случае. После собираем в кучу всё, что мы сделали. То есть прикручиваем крышку на её законное место. Подключаем БП к сети, к молексам подключаем «нагрузку», и любуемся моддом…

























Надеюсь, вам понравилось, можете писать отзывы, и предложения на адрес [email protected]
Благодарность за помощь:
Подруге - за предоставленный фотоаппарат.
Стасу - за кучу молексов.

20060911
NeOn
