Электроискровой карандаш
Электроискровой карандаш позволяет наносить различные надписи на гладкую поверхность металла. Карандаш состоит из следующих элементов: катушки 6, намотанной между щечками 4 на медной или латунной трубке 3; сердечника 1 из стали (незакаленной), который может в небольших пределах перемещаться в осевом направлении; пружины 7 (из стальной проволоки диаметром 0,25—0,3 мм), которая одним концом упирается в сердечник, а другим — в текстолитовую пробку 8, ввинченную в трубку 3; рабочего электрода 2 из стали (швейной иглы), плотно вставленного в разрезной конец сердечника (рис. 1).

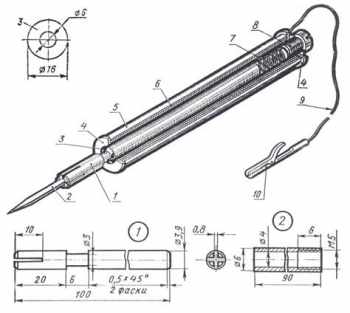

Рис. 1. Электроискровой карандаш:
1 – сердечник, Ст. А12; 2 – рабочий электрод, сталь (игла швейная); 3 – трубка (медь или латунь); 4 – щечка, латунь (можно гетинакс или текстолит) 2 шт.; 5 - лента изоляционная поливинилхлоридная; 6 – обмотка электромагнита; 7 - пружина, проволока стальная класса II, 0,25–0,3 мм; 8 – пробка, текстолит; 9 – провод соединительный; 10 – зажим, типа «крокодил».
Вначале в трубке внешним диаметром 6 мм, внутренним 4 мм и длиной 90-100 мм нарезают внутреннюю резьбу М5 (на длине 5-6 мм). С другого конца в трубку вставляют сердечник и легкими ударами молотка завальцовывают кромку ее торца в проточку сердечника. После этого на трубку надевают паяют латунные щечки (вместо латунных щечек можно клеем БФ-2 приклеить гетинаксовые или текстолитовые щетки). Возле передней (по рисунку) щечки трубку зачищают до блеска и припаивают к ней начало провода катушки (ПЭЛШО 0,5—0,6) и, обернув трубку одним-двумя слоями лакоткани, наматывают провод виток к витку по всей поверхности трубки в 6-8 слоев (до заполнения каркаса). Второй вывод катушки делают гибким монтажным проводом (например, марки МГШВ) сечением не менее 1 мм2. К свободному концу этого провода припаивают зажим типа «крокодил». От случайных повреждений обмотку защищают 2-3 слоями лакоткани (смазанной с одной стороны клеем БФ-2), поверх которой ровно наматывают полихлорвиниловую изоляционную ленту. После этого в трубку вставляют пружину (15-20 витков), ввинчивают пробку (винт М5), а в разрезной конец сердечника плотно вставляют электрод — стальную иглу диаметром 1 мм.
При работе металлическую деталь, на которую необходимо нанести рисунок или надпись, соединяют с одним из выводов понижающей (5-10 В) обмотки трансформатора, а другой вывод обмотки — с зажимом «крокодил». Смочив поверхность детали керосином, прикасаются к ней острием иглы. При этом замыкается цепь питания катушки и возникающее магнитное поле, индуцированное в ней, быстро втягивает сердечник внутрь трубки. Цепь размыкается. Затем сердечник под действием пружины возвращается в исходное состояние и игла вновь касается металла. Между иглой и поверхностью обрабатываемой детали возникает искра, которая и оставляет след на металле.
В процессе работы электрод довольно быстро изнашивается, поэтому его периодически необходимо затачивать на наждачном круге или бруске.
